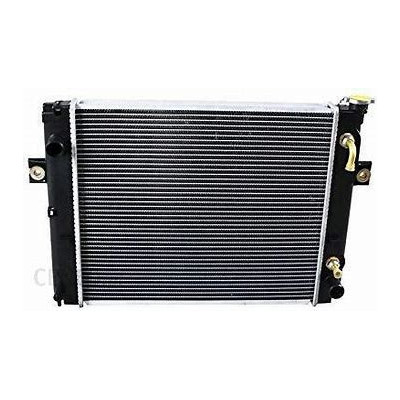

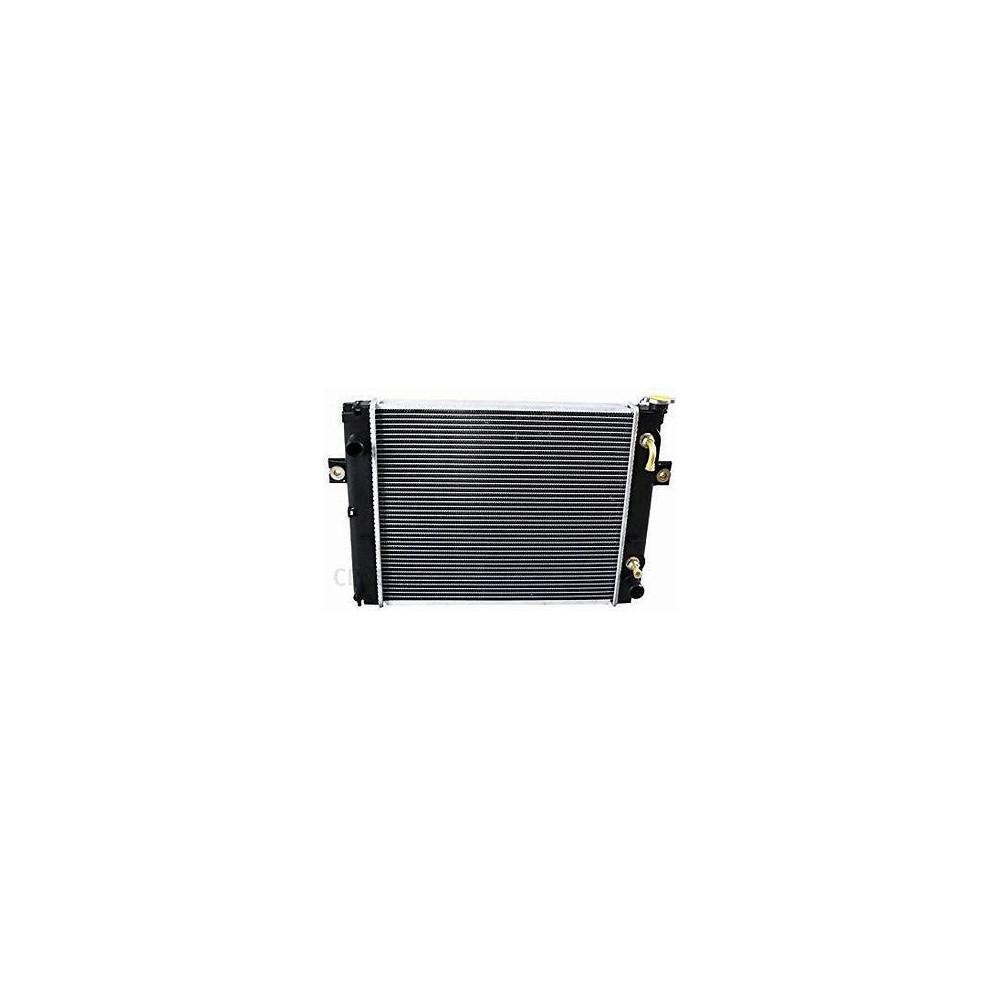

Chłodnica Toyota 7FG/FD

Położenie korka chłodnicyR5

Zewnętrzna średnica przyłącza wody chłodzącej D1 (mm)35

Położenie przyłącza wody wyjściowej R

Zewnętrzna średnica przyłącza wody wyjściowej D2 (mm)35

Odległość międzyprzyłącza wody chłodzącej i wyjściowej L3 (mm)630

Położenie zaworu spustowego 39

Długość bez akcesoriów lub płyt montażowych L1 (mm)560

Wysokość bez akcesoriów lub płyt montażowych H1 (mm)475Szerokość bez akcesoriów lub płyt montażowych W1 (mm)73

Całkowita długość z akcesoriami lub płytami montażowymi L2 (mm)635

Całkowita wysokość z akcesoriami lub płytami montażowymi H2 (mm)493

owita szerokość z akcesoriami lub płytami montażowymi W2 (mm)138

Położenie chłodnicy olejuK3

Odległość między 2 przyłączami chłodnicy oleju L4 (mm)275

Grubość rdzenia chłodnicy W3 (mm)48

Odległość między żebrami L5 (mm)10

Długość rdzenia chłodnicy L6 (mm)465

Wysokość rdzenia chłodnicy H3 (mm)470

164302333071
