Przewód gumowy formowany LINDE
476,01 zł
387,00 zł Netto
Najniższa cena w ciągu ostatnich 30 dni
Do czego służy w układzie chłodzenia?
Przewód gumowy formowany LINDE pełni funkcję przewodu chłodnicy w obiegu cieczy chłodzącej, gdzie liczą się szczelność, stabilny przepływ oraz odporność na temperaturę i drgania zespołu napędowego. W praktyce łączy odpowiednie króćce układu chłodzenia w zabudowie typowej dla maszyn LINDE, prowadząc płyn pomiędzy elementami takimi jak chłodnica, silnik czy pompa cieczy. Ze względu na formowany przebieg nie jest to odcinek uniwersalny do docinania, lecz część o geometrii dopasowanej do konkretnej trasy w komorze silnika.
Wariant opisany jako przewód chłodnicy LINDE 391 jest identyfikowany numerem katalogowym 3911084017. Taki numer ma znaczenie przy doborze, ponieważ w katalogach LINDE występuje wiele przewodów o zbliżonych średnicach, ale o innym układzie łuków i innej długości. Przy wymianie w układzie chłodzenia znaczenie ma również zachowanie fabrycznych promieni gięcia, aby nie tworzyć miejscowych przewężeń i nie przyspieszać zużycia gumy.
Wymiary i geometria, które decydują o dopasowaniu
Najważniejszym parametrem montażowym jest długość między dwoma końcami L1 = 495 mm, liczona jako najkrótsza odległość pomiędzy końcówkami. W przewodach kształtowych sama długość „po osi” nie wystarcza, dlatego podanie L1 ułatwia weryfikację, czy część ułoży się bez naprężeń i bez wymuszania nienaturalnych skrętów. Dodatkowo ważne są odcinki wejściowe przy końcach: L2 = 65 mm (minimalnie) oraz L3 = 70 mm (maksymalnie), mierzone do wewnętrznego środka pierwszego łuku. Wpływa to na to, jak przewód układa się na króćcach i w którym miejscu zaczyna się pierwsze wygięcie.
Średnica wewnętrzna przewodu wynosi D1 = 31 mm (najmniejsza) oraz D2 = 31 mm (największa), czyli przekrój przepływu pozostaje stały na całej długości. To ważne przy doborze zamiennika: zgodność średnicy wewnętrznej z króćcami ogranicza ryzyko nieszczelności oraz zmniejsza problemy z doborem opasek. Geometria obejmuje 6 krzywych, czyli sześć zmian kierunku prowadzenia; w ciasnej przestrzeni montażowej taki parametr decyduje, czy przewód ominie elementy metalowe, wiązki i osprzęt bez ocierania. Najważniejsze parametry:
- Typ / oznaczenie: przewód chłodnicy LINDE 391
- Numer katalogowy: 3911084017
- Liczba krzywych: 6
- L1: 495 mm
- D1 / D2: 31 mm / 31 mm
- L2 / L3: 65-70 mm
Wygląd i cechy wizualne istotne przy kontroli części

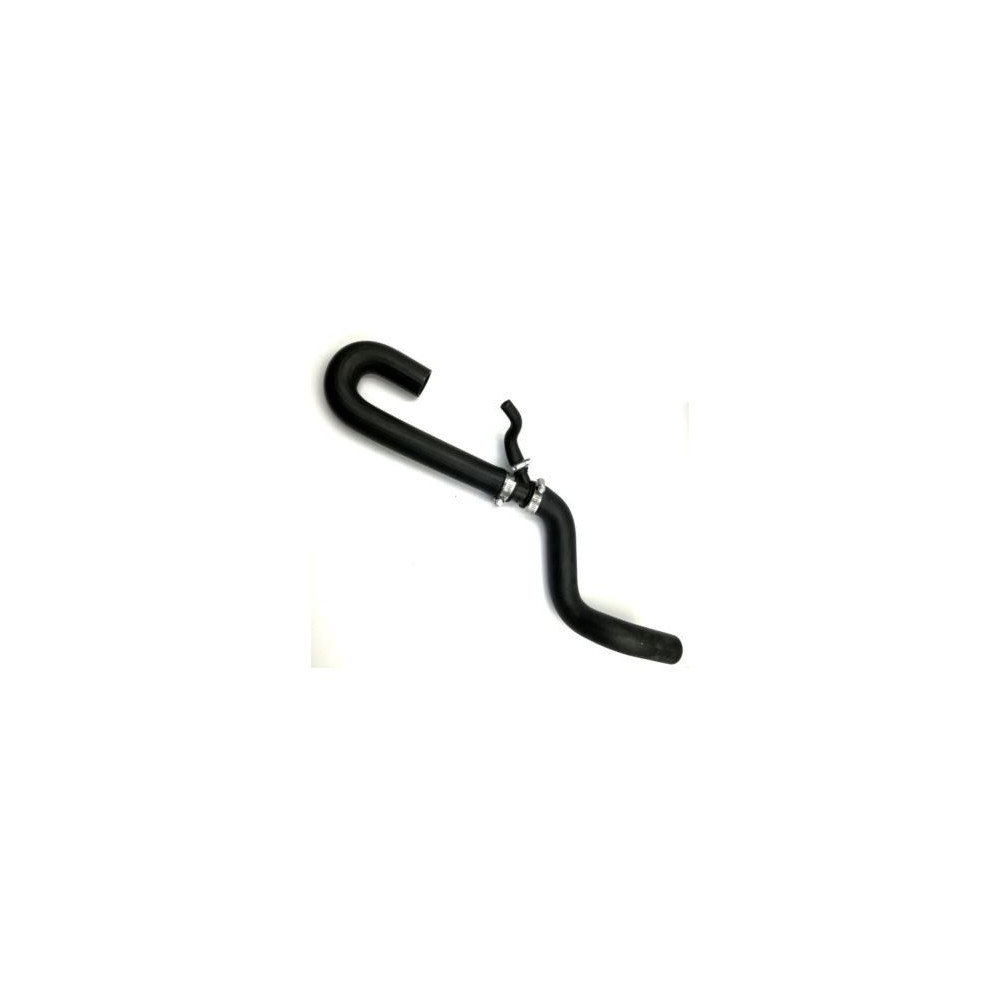

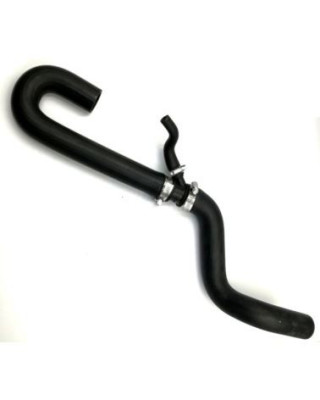

Formowany przewód gumowy ma charakterystyczną, przestrzenną linię z wyraźnymi łukami, które utrzymują właściwy przebieg bez konieczności wymuszania ułożenia. Wizualnie dominuje matowa, ciemna powierzchnia gumy o jednolitej fakturze, typowej dla elementów pracujących w komorze silnika, gdzie liczą się odporność na warunki eksploatacyjne i możliwość oceny stanu materiału. Na łukach i w strefach przejść widoczne są powtarzalne promienie gięcia, co ogranicza ryzyko załamań w porównaniu z przewodem prostym dopasowywanym w trakcie montażu.
Przy porównaniu z wymontowaną częścią warto sprawdzić trzy elementy „na oko” jeszcze przed montażem: zgodność średnicy na końcach (tu 31 mm), zgodność położenia pierwszej krzywej względem końców (L2/L3) oraz liczbę i kierunek łuków (6 krzywych). Taka kontrola wizualna ogranicza przypadki, w których przewód po założeniu pracuje w skręcie, ociera o osprzęt lub wymusza nienaturalne ustawienie opasek. W układzie chłodzenia nawet drobne przetarcia na zewnętrznej warstwie gumy mogą prowadzić do nieszczelności, dlatego poprawne ułożenie bez kontaktu z krawędziami jest równie ważne jak same wymiary.
Jak weryfikuje się zgodność z maszyną LINDE?
W praktyce typową metodą identyfikacji jest dopasowanie na podstawie numeru katalogowego 3911084017 oraz funkcji w układzie (przewód chłodnicy / element chłodzenia silnika). Same wymiary pomagają w potwierdzeniu doboru, ale w przewodach kształtowych o wielu załamaniach kluczowa jest zgodność geometrii z konkretnym przebiegiem w maszynie. Z tego powodu w zapytaniach technicznych zwykle zestawia się numer części z informacją o miejscu montażu, a parametry L1, D1 i liczbę krzywych traktuje jako dane kontrolne.
W ofercie magazynowej dostępne są 2 szt., co pozwala przeprowadzić wymianę bez oczekiwania na skompletowanie części. Produkt stanowi pojedynczy element przeznaczony do montażu w układzie chłodzenia; w zestawie nie ma dodatkowych elementów montażowych, takich jak opaski czy złączki, o ile nie wskazano ich jako osobnej pozycji. Przy planowaniu prac serwisowych standardowo uwzględnia się także ocenę stanu króćców i opasek, ponieważ to one odpowiadają za docisk i szczelność na końcach przewodu.
2 szt.
Brak recenzji użytkowników.
