Wentylator elektryczny 24V LINDE

Zastosowanie w układzie chłodzenia

Wentylator elektryczny 24V LINDE pracuje jako element wymuszonego obiegu powietrza w strefie silnika trakcyjnego lub silnika pompy hydraulicznej, gdzie temperatura wzrasta podczas pracy cyklicznej i pod obciążeniem. Najczęściej spotyka się go w wózkach widłowych oraz maszynach magazynowych marki Linde, a w zależności od wersji i zgodności montażowej także w maszynach pokrewnych (np. Still, Komatsu, Toyota). Jego zadaniem jest stabilizacja warunków termicznych podzespołów, co ogranicza ryzyko przegrzania, spadku sprawności oraz przyspieszonego zużycia elementów elektrycznych i mechanicznych.

Przy awarii tego typu wentylatora najczęściej obserwuje się wzrost temperatury w komorze napędowej, częstsze zadziałanie zabezpieczeń lub niestabilność pracy napędu i hydrauliki w długich cyklach. Z tego powodu dobór nie powinien opierać się wyłącznie na rozmiarze „około 92 mm”, lecz na parametrach zasilania, wydajności oraz zgodności montażowej i rodzaju wtyczki. W ofercie serwisowej część jest traktowana jako element wymienny, bez potrzeby przebudowy całego układu chłodzenia.

Parametry techniczne, które decydują o zgodności

Model jest zasilany prądem stałym (DC) i jest przeznaczony do instalacji 24 V, typowej dla wózków i urządzeń transportu bliskiego. Pobór wynosi 0,21 A, a moc 3,36 W, co oznacza niewielkie obciążenie instalacji elektrycznej przy zachowaniu wydajności chłodzenia. Prędkość obrotowa to 3000 obr./min, a deklarowany przepływ powietrza wynosi 58,97 CFM (czyli 100,2 m³/h), co pozwala utrzymać wymianę powietrza w ciasnych przestrzeniach obudów i osłon.

Kierunek obrotu określono jako przeciwny do ruchu wskazówek zegara, co ma znaczenie przy zamianie wersji w wentylatorach osiowych montowanych w kanałach, przy chłodnicach lub osłonach silnika pompy. Obudowa ma kompaktowe wymiary: 92,5 × 92,5 × 32 mm (L1/H1/W1), co odpowiada formatowi wentylatora ramkowego stosowanego w maszynach przemysłowych. Weryfikację ułatwia numer/oznaczenie: 0009761414, stosowany jako punkt odniesienia w katalogach części i przy zamówieniach serwisowych.

• Napięcie znamionowe: 24 V DC
• Natężenie: 0,21 A
• Moc: 3,36 W
• Prędkość: 3000 obr./min
• Wydajność: 58,97 CFM / 100,2 m³/h
• Wymiary: 92,5 × 92,5 × 32 mm
• Oznaczenie części: 0009761414

Montaż i złącze elektryczne

Konstrukcja przewiduje mocowanie na 4 otwory montażowe o rozstawie C1 = 82,5 mm i C2 = 82,5 mm, co ułatwia dopasowanie do typowych uchwytów, osłon oraz ram przy silniku lub pompie. Zasilanie realizowane jest przewodem o długości 260 mm, zakończonym wtyczką; złącze ma 2 styki. Brak dodatkowego przewodu sygnałowego oznacza układ dwustykowy bez osobnej linii tachometrycznej lub sterującej, co jest typowe dla wentylatorów pracujących w trybie włącz/wyłącz, zależnym od temperatury albo pracy napędu.

Podczas montażu należy uwzględnić kierunek przepływu powietrza i ułożenie wentylatora względem kanału chłodzącego, aby nie odwrócić funkcji tłoczenia i zasysania. W instalacjach pojazdów zasilanie prowadzi się przez zabezpieczenia (bezpiecznik, przekaźnik) oraz element sterujący, dlatego istotna jest zgodność napięcia i wtyczki, a nie tylko fizyczne przykręcenie. Dobór po oznaczeniu 0009761414 ogranicza ryzyko problemów z dopasowaniem otworów, długością przewodu i polaryzacją złącza.

Wygląd i cechy wizualne istotne w identyfikacji

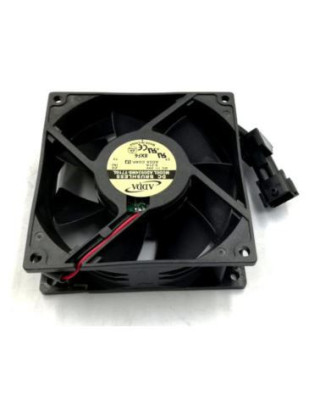

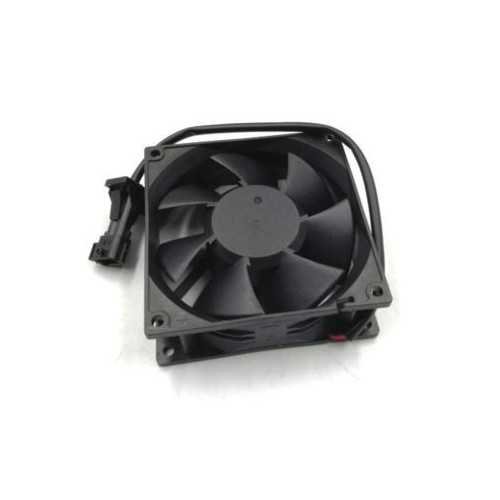

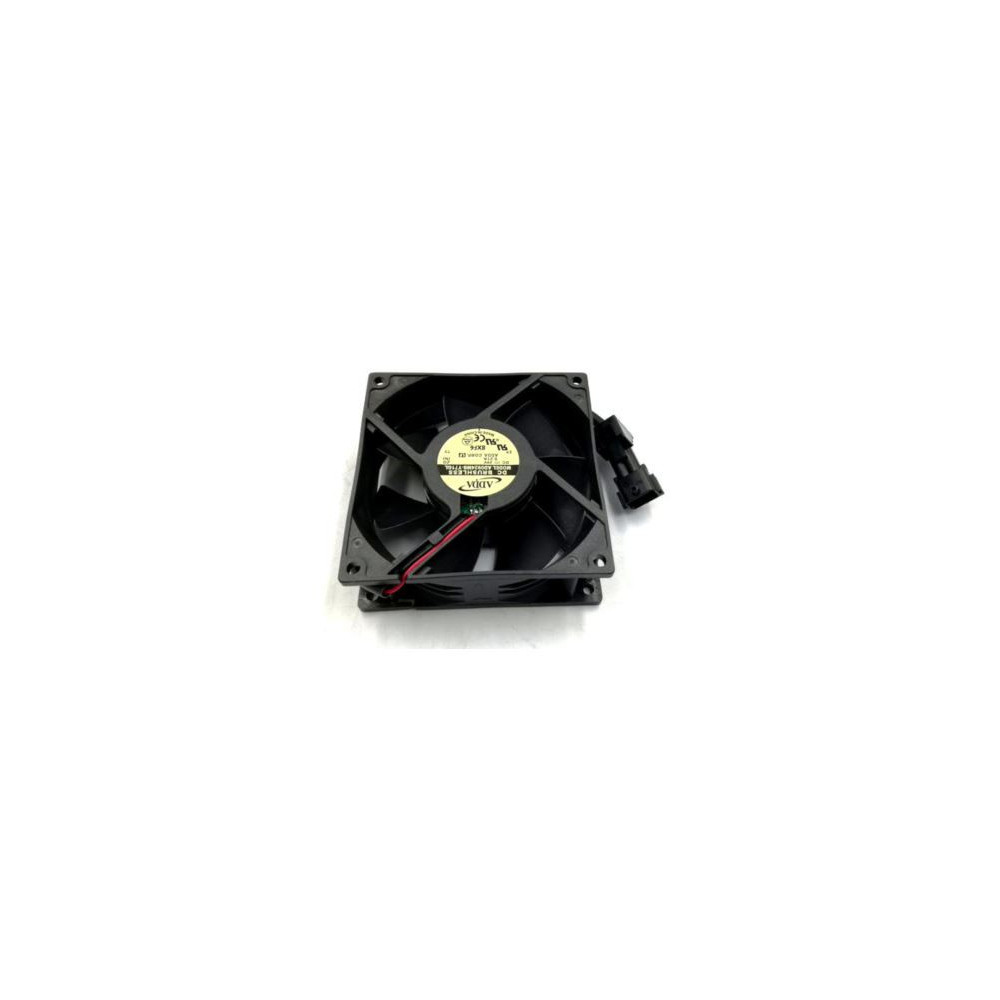

Wentylator ma formę zwartego modułu o obudowie zbliżonej do kwadratu, z wyraźnie zaznaczonymi narożami pod śruby, co ułatwia rozpoznanie typu „ramkowego” w komorze silnika. Głębokość 32 mm wskazuje na płaski profil, typowy dla montażu w miejscach o ograniczonej przestrzeni, gdzie liczy się prześwit między osłoną a elementami napędu. Często spotyka się powierzchnie o matowym wykończeniu, które maskują ślady eksploatacyjne i ograniczają widoczność drobnych zarysowań w środowisku zapylonym.

Przewód o długości 260 mm z wtyczką to element, który często odróżnia wersje „uniwersalne” od części przewidzianych do konkretnej instalacji wózka. Przy oględzinach istotne jest sprawdzenie, czy korpus nie nosi śladów nadtopień w rejonie złącza oraz czy otwory montażowe nie są wypracowane, ponieważ wibracje w pojeździe przenoszą obciążenia na ramkę. W identyfikacji pomaga także zgodność wymiarów 92,5 × 92,5 mm oraz rozstawu 82,5 mm; te parametry w praktyce eliminują pomyłki między sąsiednimi formatami (np. 92 × 92 lub większymi wariantami).

Co znajduje się w komplecie

• Wentylator elektryczny 24V LINDE (oznaczenie 0009761414)
• Przewód zasilający o długości 260 mm
• Wtyczka 2-stykowa (1 szt.)

Pytania wpisywane w wyszukiwarkę i odpowiedzi techniczne

Jaki wentylator 24V pasuje do wózka Linde? Zgodność weryfikuje się po numerze części 0009761414 oraz po wymiarach 92,5 × 92,5 × 32 mm i rozstawie otworów 82,5 mm. Parametry elektryczne powinny odpowiadać instalacji 24 V DC, a złącze powinno być zgodne z wiązką w pojeździe (tu: 2 styki, bez przewodu sygnałowego). Dodatkowo należy uwzględnić kierunek przepływu, aby zachować właściwy obieg powietrza w obudowie.

Czy pobór 0,21 A jest wystarczający do chłodzenia? Samo natężenie prądu nie opisuje chłodzenia wprost; kluczowa jest wydajność przepływu, tutaj 100,2 m³/h przy 3000 obr./min. Niskie natężenie oznacza mniejsze obciążenie instalacji i mniejsze straty energii, co ma znaczenie w maszynach pracujących długo w cyklu. Ostatecznie liczy się dopasowanie do kanału chłodzącego i warunków termicznych konkretnego układu.

Na co zwrócić uwagę przy wymianie wentylatora w układzie chłodzenia silnika pompy hydraulicznej? Istotne są: napięcie 24 V DC, typ wtyczki 2-stykowej, rozstaw mocowań 82,5 mm oraz kierunek przepływu powietrza. Długość przewodu 260 mm powinna pozwolić na poprowadzenie wiązki bez naprężeń i bez kontaktu z elementami ruchomymi. Weryfikacja po oznaczeniu 0009761414 ogranicza ryzyko montażu części o podobnym gabarycie, ale o innej charakterystyce pracy.
